compresor

Especificaciones técnicas Behringer COMPOSER PRO-XL MDX2600 :
Expansor/puerta de ruido/compresor/limitador de picos interactivo (Clase de referencia) de 2 canales con realzador dinámico de sonido, simulación de válvula y filtro Low Contour
El circuito commutable IKA (Interactive Knee Adaptation), de compresión con programa de adaptación de codo, combina las ventajas de las características del codo duro (hard-knee)y codo blando (soft-knee)
De-esser integrado con reconocimiento de voz masculina/femenina conmutable elimina la sibilancia excesiva de sus pistas de canto
IGC (Interactive Gain Control) circuito de limitador de Peak que combina "clipper" y limitador programado para una protección inaudible y segura contra las señales peak.
Realzador dinámico ajustable de sonido, para un audio brillante y vivo aún con compresión extrema
IRC (Interactive Ratio Control) circuito de Expansor/Puerta para una supresión de ruido virtualmente inaudible
Simulación de válvula conmutable para esa transparencia y calidez del circuito a válvula clásico
Tiempos de ataque y liberación ajustables manual o automáticamente
Filtro de contura de graves conmutable previene el "pumping"(bombeo), debido a la compresión controlada de las frecuencias graves
Función de aparejamiento estéreo con posiciones de nivel de salida independientes
Entrada side chain (en cadena) conmutable con función de monitoreo del side chain
Amplificadores operacionales 4580 de ruido-ultra-bajo y VCA´s
Medidores LED de 12 segmentos separados para niveles de entrada/salida y reducción de ganancia
Visualizadores dedicados de niveles de "luz de tráfico" de umbral (threshold) y de-esser
Potenciómetros de alta calidad y conmutadores iluminados
Entradas y salidas servobalanceadas, con conectores 1/4" TRS y XLR dorados
Conmutador hard-bypass controlado por relay con función auto-bypass en caso de fallo de poder

mesa de mezcla

1. Conceptos básicos
¿Que es una mesa de mezclas?
Básicamente una mesa de mezclas es un “aparato” que une todas las señales de audio en
una.
Tiene tres grupos importantes a diferenciar:
• Entradas, por donde conectamos aquello que queramos reproducir, grabar o
emitir.
• Salidas, por donde enviaremos nuestra mezcla al PC de grabación, al emisor o
simplemente a los altavoces.
• controles, con lo que ajustaremos nuestra mezcla.
1.1 Entradas


Existen tres tipos de entradas; de micro (XLR), de línea (jack) o “inserts” (jack estéreo)



“Inserts”
Todos los canales de entrada disponen de una entrada “insert”. Esta entrada es, como su
propio nombre indica, una inserción en el canal, algo que “pinchamos” en ese canal para
que funcione con lo que ya teníamos enchufado. Es donde se conectaría el ecualizador
grafico si quisiéramos utilizarlo, o el procesador de efectos por ejemplo. Mas adelante
veremos las aplicaciones practicas, de momento simplemente que lo vayáis conociendo


1.2 salidas



Las salidas que estamos utilizando son:
Por un lado main out, que es el master general, esta conectado a los altavoces.
Luego las salidas que nos interesan, sub1/2 y sub3/4
Sub1/2 están conectados al canal entrada de linea de la tarjeta de sonido del pc de
emisión.
Sub3/4 están conectados a las entradas 3 y 4 de la tarjeta de sonido PHASE88 (del pc de
grabación).

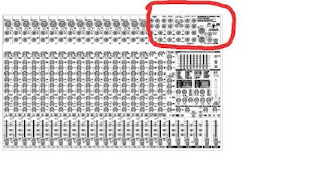

En la mesa, las salidas sub1, 2, 3 y 4 están arriba a la derecha (ver detalle) y son
conectores Jack mono.







Modos de operación:
El modo de grabación, como su propio nombre indica, es el que dispone la mesa para
poder grabar un programa, cuña, corte publicitario o todo aquello que se nos ocurra.
Para ello debemos tener en cuenta un concepto del que aun no hemos hablado,
los “buses”.
•Un “bus” es un canal virtual que envia la señal de audio de un punto a otro sin
necesidad de insertar un cable.
Los subgrupos sub1, sub2, sub3 y sub4 funcionan mediante “buses”, por lo que para
poder enviar el canal de audio que estemos usando (los micrófonos, el dvd, las
lanzadoras…) a los sub1/2 de emisión o a los sub3/4 de grabación deberemos presionar
el botón de sub correspondiente en el canal.






Por lo tanto para los modos de emisión y reproducción seguiremos la misma rutina.
Por último vamos a hablar de los canales auxiliares.




Los canales Aux1 y Aux2, son envios por canal, lo que significa que para cada señal de
audio que queramos enviar a un envio auxiliar deberemos subir su potenciometro
respectivo.
Actualmente tenemos conectado el Aux1 al envio de los cascos del locutor 1 y locutor
6, y el Aux2 al envio de los cascos de los locutores 2 al 5.

Pagina 189

Objetivo:

Realizar el ejercicio, de esta pagina, realizando los montajes necesarios para su comprobación.

Tiempo empleado:

2horas

materiales empleados:

un amplificador.
un generador de frecuencias.
Un osciloscopio.
Una resistencia de 8ohmios.

Esquema:


respuesta:


Linealidad:
Es completamente lineal, en todo el barrido se a comportado de la misma manera.
Potencia rms: no se pudo realizar.

Respuesta de un amplificador de clase

Objetivo:

Realizar el montaje, y observar que respuesta tiene nuestro amplificador.

Tiempo empleado:

1 hora.

Materiales empleados:

Generador de onda cuadrada
Amplificador de audio.
Osciloscopio.
Resistencia 8ohmios.

Esquema.



resultados:

sobreimpluso de agudos.
Oscilaciones transitorias.

Filtró en placa boart

Objetivo:

Realizar un montaje de un filtro, en una placa boart, puede ser de paso-bajo paso-alto paso-banda. El que nosotros hemos realizado es un paso-alto. Con un condensador en serie y una bobina en paralelo, al altavoz, de 12db/obtava.

Tiempo empleado:

1hora

Material empleado:

Una placa boart
Un altavoz.
Un condensador
Una bobina.
Y unos trocitos de cable.
Un generador de señal.

Esquema:

practicas de filtros respuesta en frecuencia.

Objetivo.

Observar con un polímetro y un osciloscopio, la respuesta en frecuencia de los diferentes altavoces que se emplean en la clase, pera ello se introducirá una señal senoidal, haciendo un barrido de frecuencia para los diferentes altavoces.

Tiempo empleado:

1 hora

Material empleado:

un osciloscopio.
Un polímetro.
Un generador de frecuencia.
Un altavoz woofer.
Un altavoz sqwaker.
Un altavoz tweeter.

Esquemas:


Medidas realizadas:

Woofer:

32hz.............1.33mv
64hz..............1.39mv
1.200hz..........1.54mv
2.400hz............1.62mv

sqwaker

500hz.........0.0587mv
1000hz.........0.26mv
2000hz.........0.30mv
4000hz..........0.32mv

tweeter:

3500hz.......0.11mv
7000hz.......0.68mv
14000hz......1.24mv
20000hz.......1.18mv

ejerccios tema 11

1.tiene por mision amplificar una seal aplicada a su entrada.
2.-contro de volumen
-preamplificador de entrada.
-etapa excitadora.
-etapa de potencia
-circuito de realimentacion.
-circuito de protecion.
3.los clase ab
4.tienes la funcion de aumentar o disminuir la la salida .
5.
6.para que pueda amplificar el transistor no solo un semiperiodo de la señal de entrada, sino tambien el otro.
